串联不是简单拼积木：太阳能储能锂电池组串联的四个关键判断

串联不是简单拼积木：太阳能储能锂电池组串联的四个关键判断

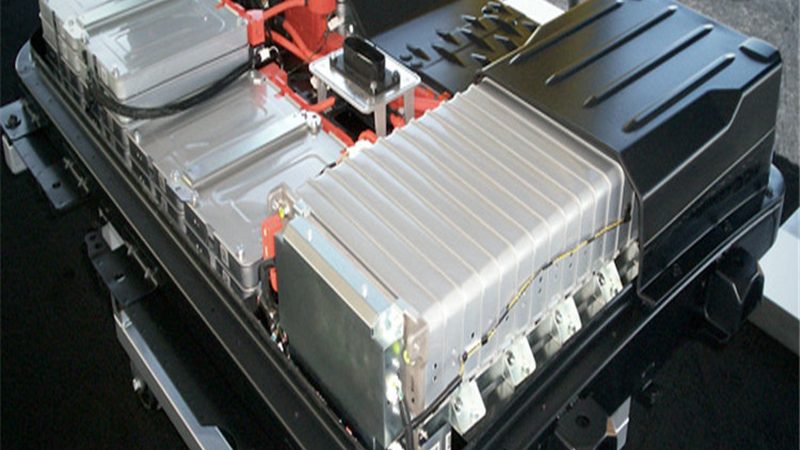

在分布式光伏和家庭储能快速普及的今天，一套太阳能储能系统的核心往往不是电池本身，而是电池组如何被串联起来。不少安装商和用户以为，把几块锂电池的正负极依次接好就能提升电压、扩大容量，结果系统运行不到半年就出现压差过大、保护板频繁报警甚至电池鼓包。问题出在哪里？串联这件事，远没有物理连接那么简单。

串联的本质是电压叠加，但锂电池组对一致性有着近乎苛刻的要求。太阳能储能系统通常需要48V或更高电压等级，这意味着要把十几块甚至几十块单体电芯串在一起。每一块电芯的内阻、容量、自放电率都不可能完全一样，哪怕出厂时经过分选配组，随着充放电循环次数的增加，差异也会逐渐放大。串联回路中电流处处相等，容量最低的那块电芯会最先被充满、最先被放空，其他电芯的容量无法被充分利用，整组系统的实际可用容量就会像木桶最短的那块板一样被拉低。更严重的是，过充和过放风险会集中在短板电芯上，安全阈值被反复突破，热失控的概率随之上升。

串联拓扑的选择，直接决定了系统的均衡能力和维护成本。目前主流方案有两种：集中式BMS串联和分布式模组串联。集中式BMS把所有电芯的采样线汇集到一块主板上，结构简单、成本较低，但采样线束长、信号容易受干扰，一旦主板故障整组瘫痪。分布式模组串联则是每个模组自带独立的从控板，模组之间通过通信总线交互数据，故障隔离性好，维护时可以单独更换某个模组而不影响其他部分。对于家用储能系统，分布式方案虽然初期投入高一些，但在长期运行中更容易维持电芯一致性，也方便后期扩容。不少用户为了省钱选了集中式，结果两年后因为某几块电芯压差过大，不得不整组更换，反而花了更多钱。

串联数量与电压平台的选择，需要结合逆变器的工作范围和系统效率来权衡。太阳能储能系统中，锂电池组的串联电压通常设计在直流侧电压范围内，比如48V系统对应16串磷酸铁锂或13串三元锂，高压系统则可能达到96V甚至更高。串联数越多，电压越高，相同功率下电流越小，线损和发热降低，但同时也意味着BMS需要处理更多采样通道，电芯一致性管理的难度呈指数级上升。一个容易被忽视的细节是，逆变器的MPPT电压范围是否覆盖电池组的满电和亏电电压。如果电池组串联后的最高电压超出逆变器允许范围，MPPT会提前退出工作，光伏板无法满功率发电；如果最低电压低于逆变器启动阈值，系统可能在光照充足时也无法充电。选型时不是简单看标称电压，而是要计算电池组在SOC 10%到100%之间的实际电压区间，再与逆变器参数做匹配。

串联回路中的连接阻抗，是影响系统长期可靠性的隐形杀手。锂电池组串联时，电芯之间的连接片或线缆、接插件、熔断器都会引入接触电阻。单个接触点几十毫欧的电阻看似不大，但十几串累积起来，加上大电流充放时的焦耳热，连接点温度可能比电芯本体高出十几度。高温加速了接插件氧化，氧化又进一步增大接触电阻，形成恶性循环。实际项目中，很多串联故障的根源不是电芯本身，而是连接工艺不过关——螺栓扭矩没达标、汇流排截面积选小了、接插件没有做防松处理。对于户外或半户外安装的储能系统，还要考虑温差引起的热胀冷缩，铜铝过渡处的电化学腐蚀问题往往在安装后一两年才暴露出来。一个务实的做法是，在串联组装完成后做一次整组内阻测试和红外热成像扫描，把异常发热点提前排查掉。

串联后的充放电策略，不能简单照搬单块电池的参数。锂电池组在串联状态下，BMS的均衡策略决定了系统能维持多久的健康状态。被动均衡通过电阻放电来消耗高电压电芯的能量，效率低、发热大，只适合压差较小的场景；主动均衡利用电容或电感将能量从高压电芯转移到低压电芯，效率可达80%以上，但成本高、电路复杂。对于太阳能储能这种每天都有完整充放电循环的应用，主动均衡的价值更明显——它能在充电末期和放电末期持续修正电芯间的偏差，避免个别电芯长期处于极限状态。此外，串联组的充电截止电压不是各单体上限电压的简单相加，还要考虑采样精度和均衡响应时间，通常会在BMS里设置一个安全余量，比如磷酸铁锂单体上限3.65V，16串系统实际保护电压设在57.6V而非58.4V，就是为了给均衡留出动作窗口。

回到开头那个问题：为什么串联后的系统总是不如预期？根本原因在于，太阳能储能锂电池组串联不是机械拼接，而是一个涉及电化学、热管理、电气绝缘和控制策略的系统工程。从电芯分选配组到连接工艺，从BMS拓扑到充放电参数设定，每一个环节都在影响最终的性能和寿命。对于正在规划储能方案的用户，与其纠结于某款电池的标称参数，不如把更多精力放在串联方案的设计细节上——毕竟，一串链条的强度，取决于最弱的那一环。
